1.1  DeviceNet概述

• DeviceNet通信協議是由美國的Allen-Bradley公司(后被洛克威爾自動化公司合并)發的,以Bosch公司開發的控制器局域網絡(CAN)為其通信協議的基礎。DeviceNet移植了來自ControlNet (另一個由Allen-Bradley公司開發的通信協議)的技術,再配合控制器局城網絡的使用,因此其成本較傳統以RS-485為基礎的通信協議要低,但又可以有較好的強健性。

• 為了推廣DeviceNet在*各地的使用,洛克威爾自動化公司決定將此技術分享給其他廠商,后來DeviceNet通信協議由位于美國的獨立組織ODVA管理, ODVA維護DeviceNe的規格,也提供一致化測試,確保廠商的產品符合DeviceNet通信協議的規格。

• DeviceNet也是一種串行通信鏈接,可以減少昂貴的硬接線,DeviceNet所提供的直接互連性不僅改善了設備間的通信,同時也提供了相當重要的設備級診斷功能,這是通過硬接線I/O接口很難實現的。

• 除了提供ISO模型的第7層(應用層)定義外, DeviceNet規范還定義了部分第1層(物理收發器)和第0層(傳輸介質).

• DeviceNet網絡*大可以操作64個節點,可用的通信波特率分別為125kbps, 250kbps.和500kbps三種。

• 設備可由DeviceNet總線供電(*大總電流為8A)或使用獨立電源供電。

 1.2  DeviceNet選項

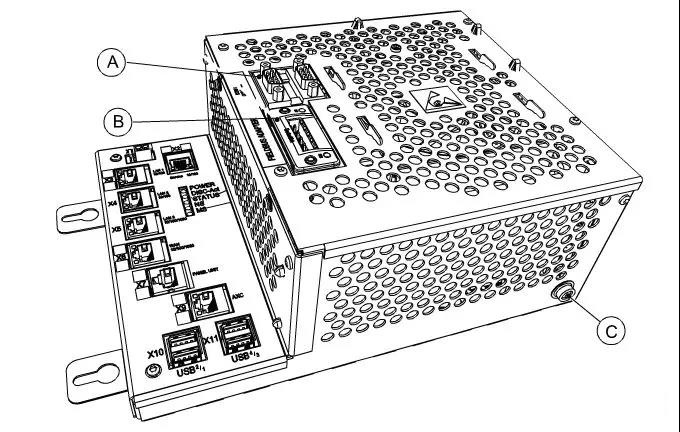

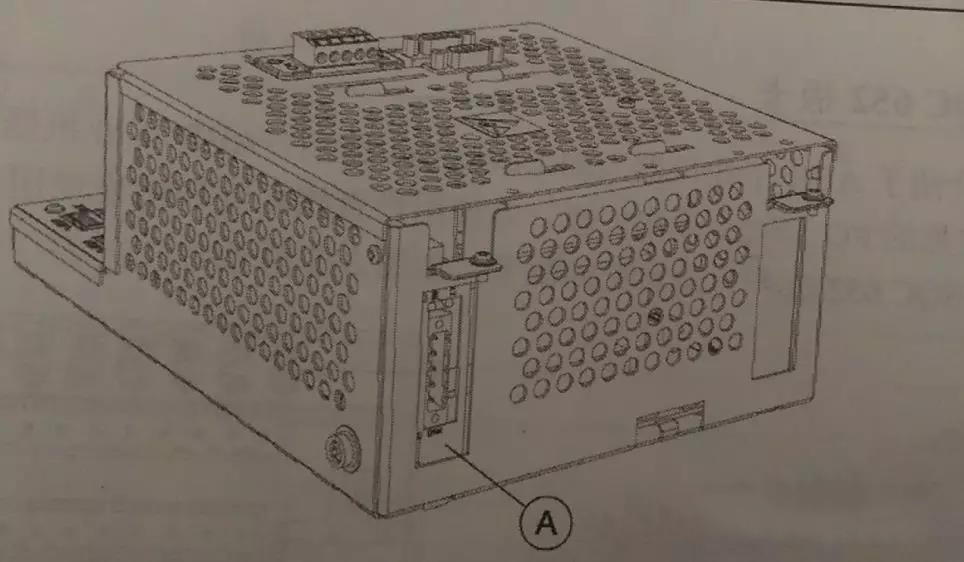

709-1 DeviceNet Master/Slave選項對應的硬件位置如下圖A處。

840-4 DeviceNet Anybus Slave選項對應的硬件位置如下圖的B處。該選項只支持機器人做DeviceNet的 Slave (通常用于機器人在DeviceNet網絡上需要2個不同網址的情況)。

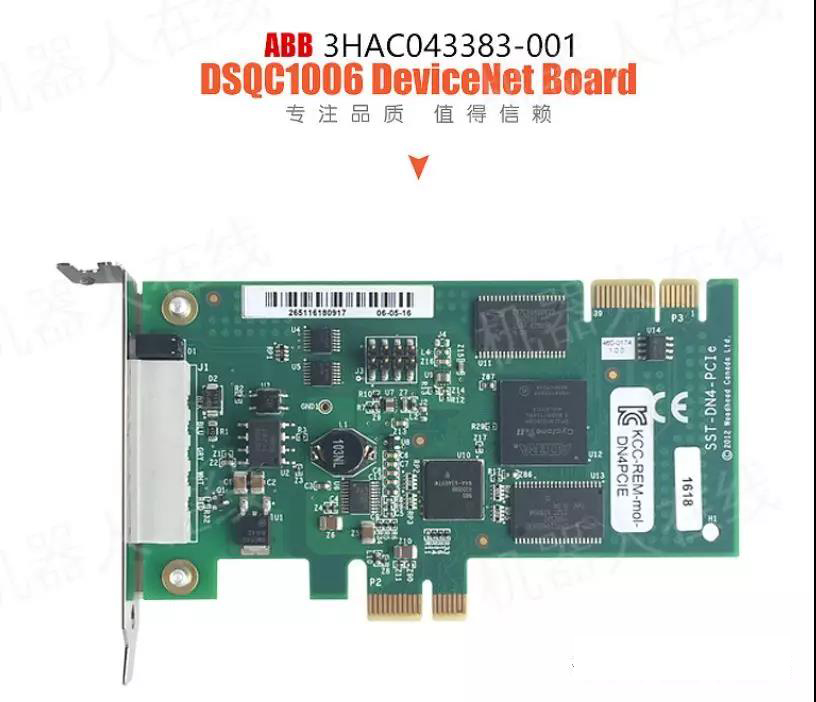

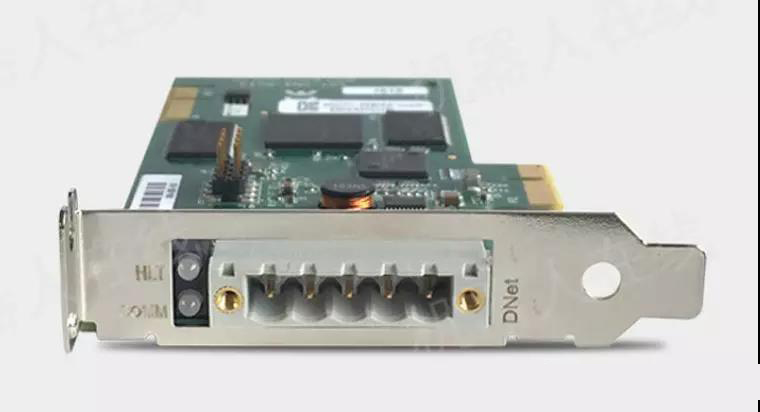

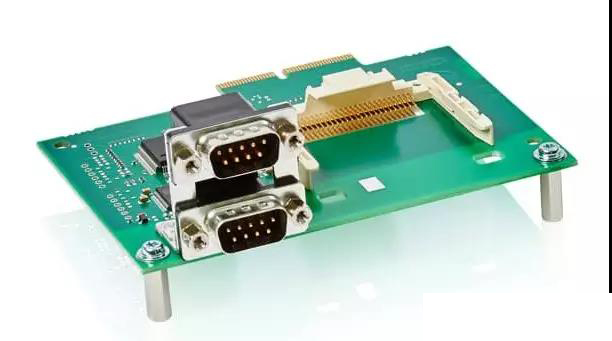

安裝DeviceNet Anybus Slave時,需要機器人有上圖A處的板卡,對應的板卡型號為DSQC 1003,物料號為3HAC046408-001,如下圖所示。

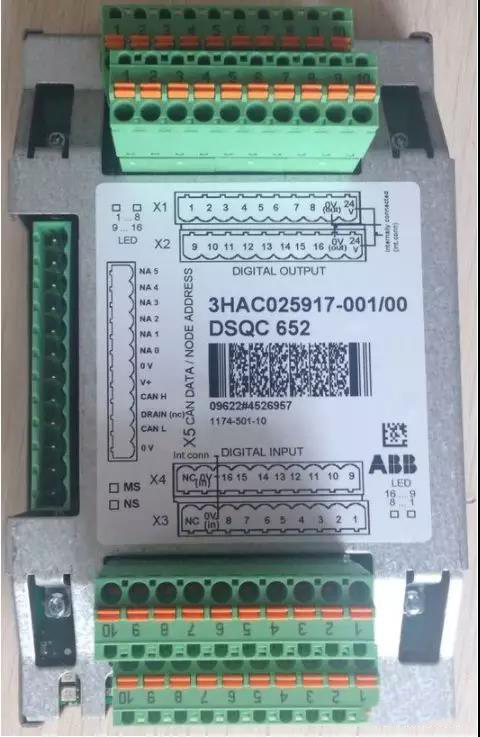

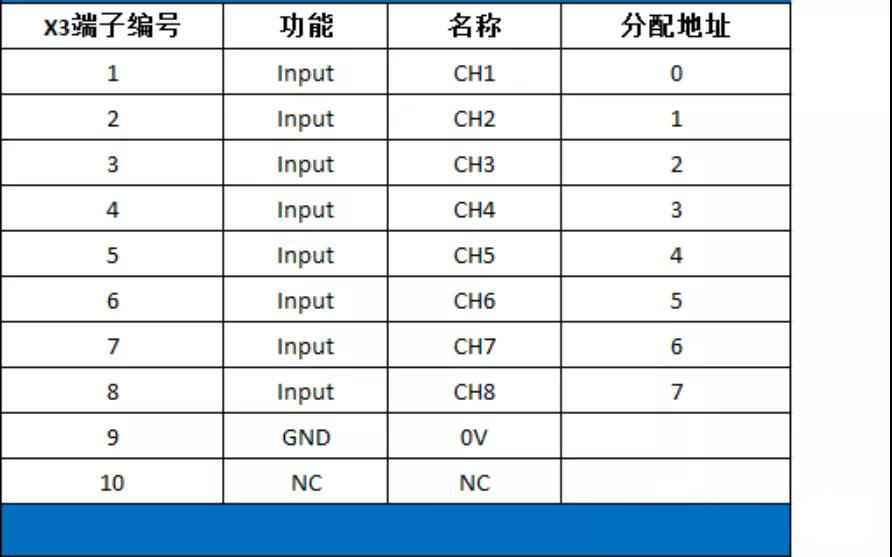

上面介紹了ABB機器人的DevikeNet選項, ABB工業機器人基于DevikeNet選項提供若干常見的IO(輸入輸出)板卡,方便用戶直接配置和接線使用。 其中DSQC652為*常見板卡，如下圖所示。

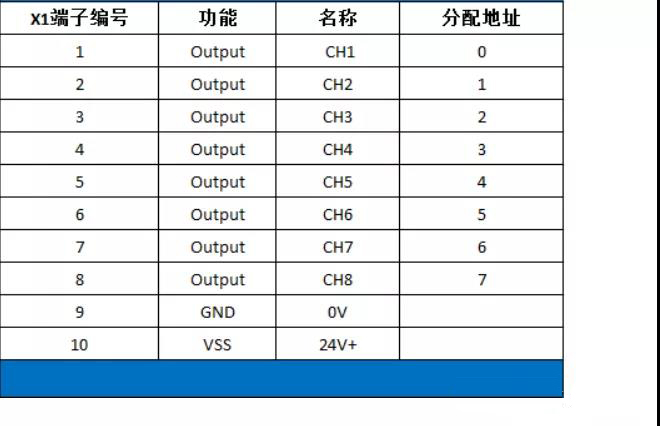

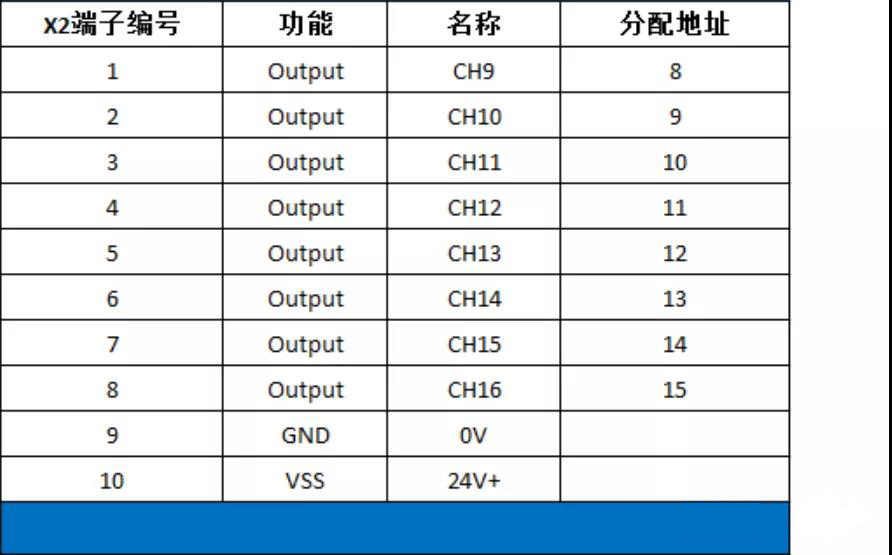

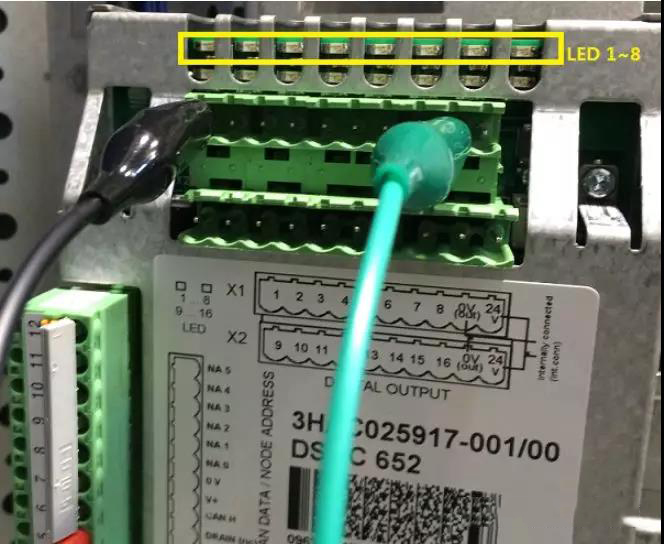

（2）在x1和x2的上方,有兩排LED指示燈,每排八個,代表八個通道。當某一通道有信號輸出時,該通道的LED燈點亮，如下圖。
