ABB機器人的工具坐標系如何設定！！！

2020-07-10 10:02:39

1、機器人默認坐標系

系統自帶的TCP坐標原點在第六軸的法欄盤中心，垂直方向為Z軸，符合右手法則。注意：在設置TCP座標的時候一定要把機器人的操作模式調到“手動限速模式。

2、設定工具坐標系的作用

當機器人夾具被更換，重新定義TCP后，可以不更改程序，直接運行。當安裝新夾具后就必需重新定義坐標系。否則會影響機器人的穩定運行。

3、工具坐標系定義原理

（1）在機器人工作空間內找一個精確尖銳的的固定點作為參考點。
（2）確定工具上的參考點。
（3）手動操縱機器人，至少用4種不同的工具姿態，使機器人工具上的參考點盡可能與固定點剛好接觸。
（4）通過4個位置點的位置數據，機器人可以自動計算出TCP的位置，并將TCP 的位姿數據保存在tooldata 程序數據中被程序調用。

4、設定工具坐標系的方法

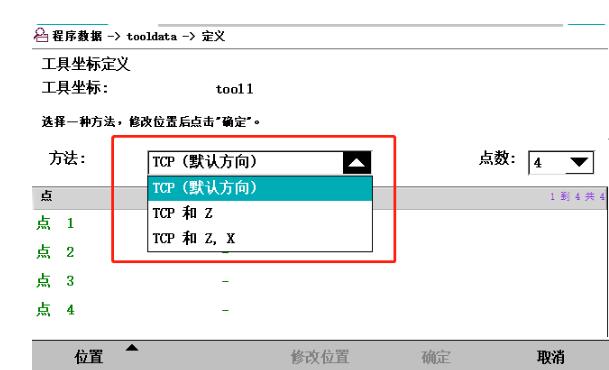

ABB機器人設定工具坐標系的方法有三種：“TCP（默認方向）”、“TCP和 Z”、“TCP和 X ,Z ”。

TCP（默認方向）在定義工新工具坐標系的原點TCP時，由于新工具坐標系的方向仍然使用tool0默認方向。新建工具的TCP的X、Y、Z數據是相對于默認tool0的偏移量，工具的方向X、Y、Z軸用默認tool0方向,所以q1=1,q2、q3、q4都是零，其余參數不變。

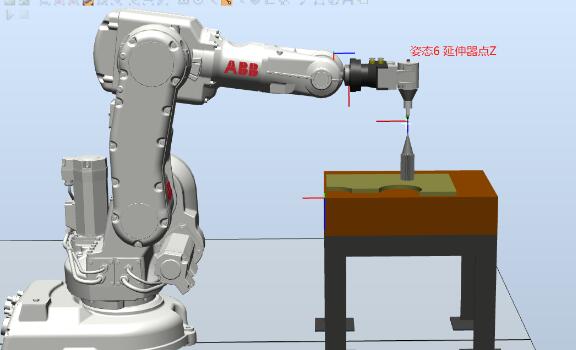

TCP和Z 新工具坐標系的TCP數據相對tool0的偏移量，新工具的Z方向要自己根據需求進行定義，X軸和R軸組成平面與新工具Z軸垂直。（延伸器點Z偏移值建議*少100mm以上）
TCP和X、Z 新建工具坐標系完全由自己定義，即工具的TCP原點和X軸、Z軸正方向自己定義，Y軸是根據X軸和Z軸自動推理出來。因為立體空間是由原點O、X軸、Y軸、Z軸組成，X軸、Y軸、Z軸三根軸相互垂直。（延伸器點Z和X偏移值建議*少100mm以上）

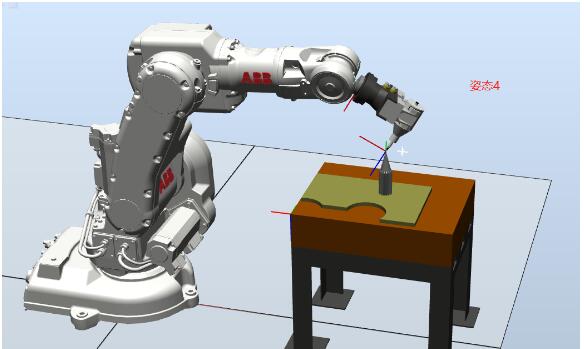

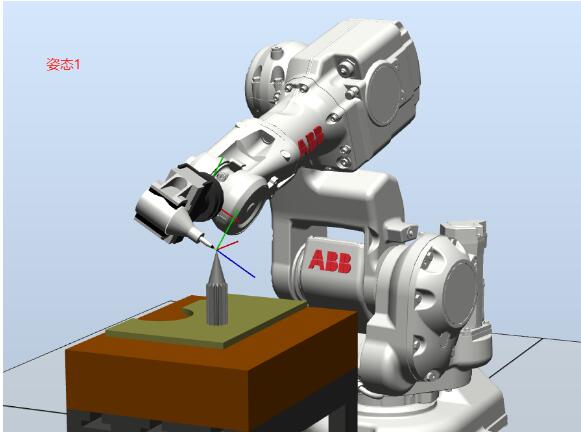

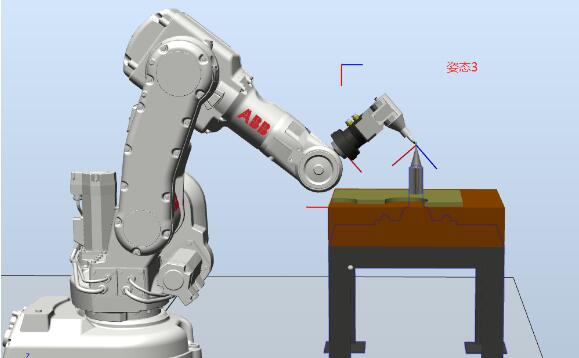

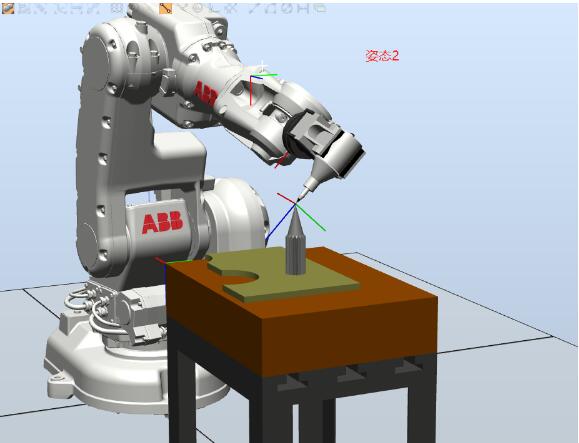

下面說一下定義點1、點2、點3、點4的方法（需要四個不同的姿態點，機器人）

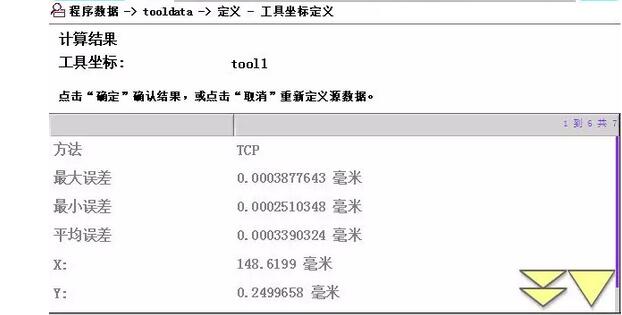

定義完成查看平均誤差數據：誤差結果越小越好，建議不大于3mm

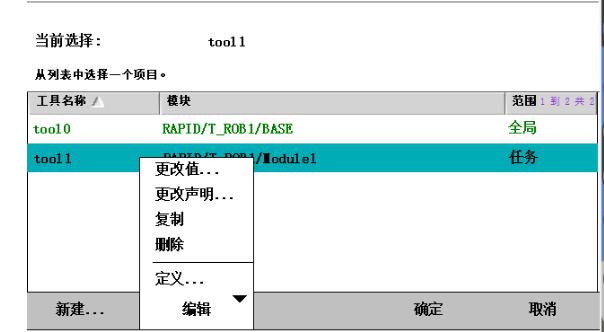

5、對新建的工具tool1定義其重量、重心的編輯更改值（主菜單、手動操縱、工具坐標、選取tool1、編輯選中更改值）

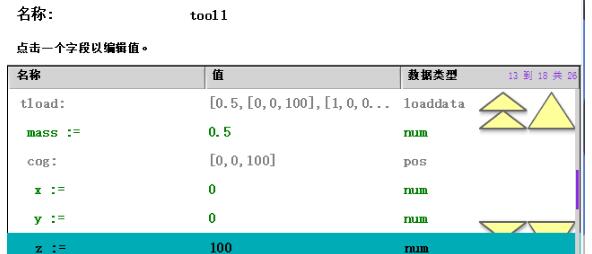

主要更改的數據有2個：mass,質量（根據實際測量數據填寫）；cog,重心（X、Y、Z數據是相對于默認tool0的偏移量數據）。
